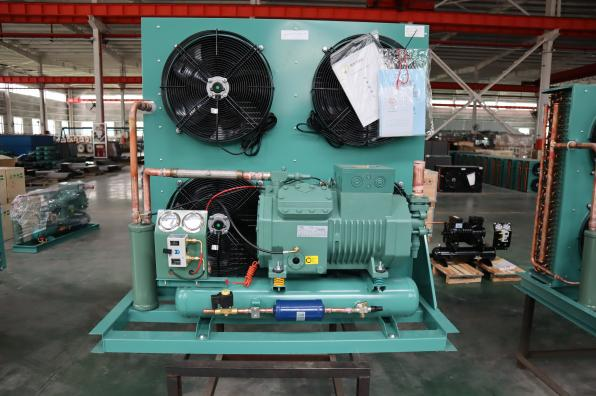

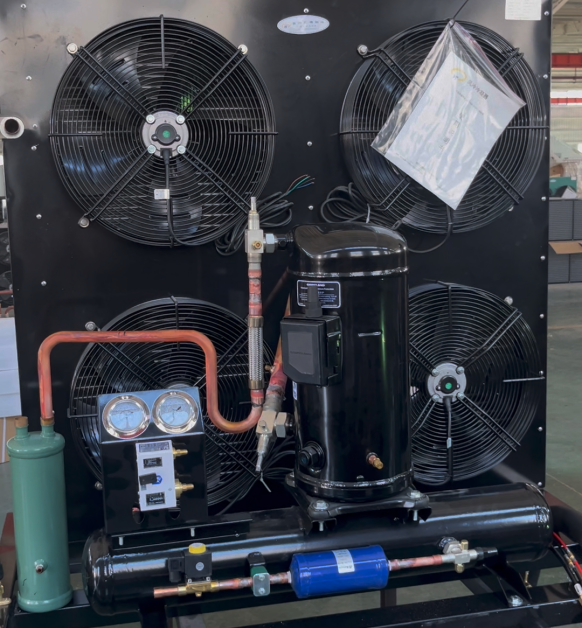

Agregaty skraplające serii FNH: otwarta konstrukcja dostosowana do zróżnicowanych potrzeb chłodniczych
Kondensator FNHjest chłodzony powietrzem skraplaczspecjalnie zaprojektowane dla Freon Sprzęt chłodniczy. Jegostruktura rdzeniaskłada się z ściśle ze sobą połączone rurki miedziane(aby zapewnić sprawność wymiany ciepła) I Żebra aluminiowe w kształcie litery „L” z wydłużonymi żaluzjami(aby zwiększyć powierzchnia wymiany ciepła) Jest wyposażony w wysoki przepływ powietrza, wentylatory osiowe wolnoobrotowe(aby osiągnąć cicha praca) i skorupa z plastiku i stali lakierowanej natryskowo(aby ulepszyć odporność na korozję). Co więcej, rozsądny projekt odstępujest przyjęty w celu zapewnienia wystarczająca ilość powietrza - obszar wlotu.
Zasada działania i projekt konstrukcyjny
● Agregat skraplający serii FNHjest rodzajem skraplacz chłodzony powietrzem, urządzenie do rozpraszania ciepła połączone z urządzeniami chłodniczymi freonowymi i wykorzystujące powietrze do chłodzenia. Podczas pracy czynnik chłodniczy freon przepływa przez wężownicę. Poprzez ścisłe połączenie miedzianych rurek i żeberek, ciepło jest przekazywane do żeberek. Następnie wentylator wprawia powietrze w ruch, odbierając ciepło z żeberek, co powoduje schłodzenie i skroplenie czynnika chłodniczego.

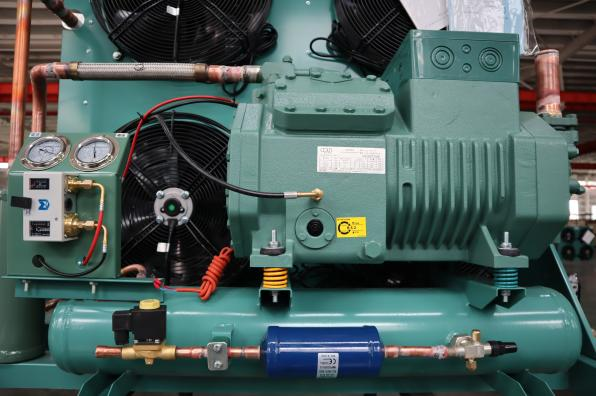

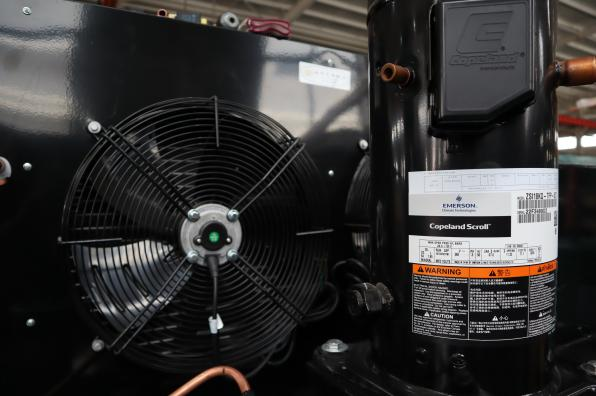

● Kondensator typu FNHKonstrukcja składa się z rur miedzianych i aluminiowych żeber. Wężownice są ułożone schodkowo z rurami miedzianymi, a rury rozprężne są stosowane do ścisłego połączenia rur miedzianych i żeber. Obudowa wykonana jest z blachy ocynkowanej z natryskiem tworzywa sztucznego. który jest piękny, trwały i odporny na korozjęWspółpracuje z silnikami o niskim poziomie hałasu, charakteryzujący się niskim poziomem hałasu i atrakcyjnym wyglądemObsługuje konstrukcję poziomą z nadmuchem lub zasysaniem, nadaje się do całkowicie zamkniętych i półzamkniętych kompresoryi można je zmontować w kompresję Jednostka skraplająca. Powierzchnia rozpraszania ciepła wynosi od 2 do 350 metrów kwadratowych, a odpowiednia wydajność chłodzeniamożna dopasować według potrzeb.
HT - Seria FNH SkraplaczS
| Model | Współczynnik przenikania ciepła (kW) | Powierzchnia wymiany ciepła (m²) | Liczba rzędów | Liczba pierścieni | Ilość | Parametry silnika wentylatora
|
|
| Średnice rur wlotowych i wylotowych (mm) |
|
|
|
|
|
|
|
| Moc (W) | Objętość powietrza (m³/h) | Średnica zewnętrzna ostrza (mm) | Napięcie (V) | Wlot gazu |
| FNH-002 | 0,5 | 2 | 2 | 4 | 1 | 40 | 530 | 200 | 220 | 10 |
| FNH-003 | 0,8 | 3 | 2 | 4 | 1 | 40 | 530 | 200 | 220 | 10 |
| FNH-004 | 1.1 | 4 | 3 | 5 | 1 | 60 | 770 | 250 | 380/220 | 10 |
| FNH-006 | 1.8 | 6 | 3 | 6 | 1 | 75 | 1563 | 300 | 380/220 | 10 |
| FNH-008 | 2.3 | 8 | 4 | 6 | 1 | 75 | 1563 | 300 | 380/220 | 10 |
| FNH-012 | 3.7 | 12 | 4 | 8 | 1 | 140 | 2290 | 350 | 380 | 12 |
| FNH-015 | 4.5 | 15 | 4 | 9 | 1 | 140 | 2290 | 350 | 380 | 12 |
| FNH-018 | 5.3 | 18 | 4 | 9 | 1 | 180 | 3400 | 400 | 380 | 16 |
| FNH-022 | 6.3 | 22 | 4 | 11 | 1 | 180 | 3400 | 400 | 380 | 16 |
| FNH-022A | 6.9 | 22A | 4 | 8 | 2 | 2×140 | 2×2290 | 350 | 380 | 16 |
| FNH-028 | 8.3 | 28 | 4 | 9 | 2 | 2×140 | 2×3400 | 350 | 380 | 19 |
| FNH-031 | 8.9 | 31 | 4 | 9 | 2 | 2×140 | 2×3400 | 350 | 380 | 19 |
| FNH-033 | 9.8 | 33 | 4 | 10 | 2 | 2×135 | 2×2670 | 350 | 380 | 19 |
| FNH-041 | 12.2 | 41 | 4 | 11 | 2 | 2×190 | 2×3500 | 400 | 380 | 19 |
| FNH - 041 (pojedynczy) | 12.2 | 41 | 4 | 13 | 1 | 1×420 | 1×6500 | 500 | 380 | 19 |
| FNH-049 | 14,5 | 49 | 4 | 12 | 2 | 2×190 | 2×3500 | 400 | 380 | 19 |
| FNH-055 | 15,5 | 55 | 4 | 14 | 2 | 2×190 | 2×3500 | 400 | 380 | 22 |
| FNH-060 | 16.9 | 60 | 4 | 14 | 2 | 2×190 | 2×3500 | 400 | 380 | 22 |
| FNH-070 | 15,5 | 70 | 4 | 18 | 4 | 4×135 | 4×2670 | 350 | 380 | 25 |
| FNH - 070 (pojedynczy) | 15,5 | 70 | 4 | 14 | 2 | 2×230 | 2×4500 | 450 | 380 | 28 |
| FNH - 080 (Podwójny) | 23.1 | 80 | 4 | 20 | 4 | 4×190 | 4×3500 | 400 | 380 | 25 |
| FNH - 100 | 29.4 | 100 | 5 | 20 | 4 | 4×230 | 4×4500 | 400 | 380 | 28 |
| FNH-120 | 30.4 | 115 | 5 | 20 | 4 | 4×190 | 4×3500 | 400 | 380 | 28 |
| FNH-130 | 37.4 | 130 | 5 | 22 | 4 | 4×230 | 4×4500 | 450 | 380 | 28 |
| FNH - 140 | 40.1 | 140 | 5 | 24 | 4 | 4×230 | 4×4500 | 450 | 380 | 28 |
| FNH-150 | 43.1 | 150 | 5 | 24 | 4 | 4×230 | 4×4500 | 450 | 380 | 28 |
| FNH-160 | 45,7 | 160 | 5 | 24 | 4 | 4×230 | 4×4500 |
| 380 | 28 |
| FNH-180 | 51.2 | 180 | 6 | 24 | 4 | 4×230 | 4×4500 | 450 | 380 | 35 |
| FNH-200 | 56,5 | 200 | 6 | 24 | 4 | 4×420 | 4×6500 | 500 | 380 | 35 |
| FNH-220 | 63.1 | 220 | 6 | 24 | 4 | 4×420 | 4×6500 | 500 | 380 | 35 |
| FNH - 240 | 69,6 | 240 | 6 | 24 | 6 | 6×230 | 6×4500 | 450 | 380 | 35 |
| FNH-270 | 79,6 | 270 | 6 | 24 | 6 | 6×420 | 6×6500 | 500 | 380 | 35 |
Jakie są zalety stosowania jednostek skraplacza FNH?
Seria FNH kondensacyjna mają wybitne zalety, takie jak wysoka wydajność wymiany ciepła, niski poziom hałasu, duża użyteczność i wygodna instalacja.
1.Efektywne odprowadzanie ciepła:Przyjmuje wysokowydajne wężownice wymiany ciepła, które są czyste i suche. Aluminiowe żebra są wykrawane w wydłużone żebra w kształcie litery „L”, które po rozszerzeniu rur pozostają w ścisłym kontakcie z rurami miedzianymi, co skutkuje wysoka wydajność wymiany ciepłaWężownice są ułożone schodkowo lub równolegle z rurami miedzianymi, a mechaniczne rozszerzanie rur służy do dalszego zwiększenia stopnia połączenia rur miedzianych i żeber, co poprawia efekt wymiany ciepła.
2.Rozsądny projekt konstrukcyjny: Typ FNHprzyjmuje formę z bocznym nadmuchem, z rozsądna szerokość projektuOdległość między łopatkami wentylatora a aluminiowymi żebrami wynosi ponad 1/3 średnicy łopatek wentylatora, co zapewnia wystarczająca powierzchnia nawietrznapodczas działania, co może skutecznie poprawia wydajność odprowadzania ciepła.
3.Praca o niskim poziomie hałasu:Wszystkie zastosowania silniki o dużej objętości powietrza i niskiej prędkościHałas generowany przez te silniki podczas pracy jest stosunkowo niewielki i można je powszechnie stosować w urządzeniach chłodniczych o wysokich wymaganiach dotyczących hałasu, co może lepiej zaspokoić potrzeby niektórych cichych miejsc.
4.Wysoka odporność na korozję:Obudowa standardowo wykonana jest z ocynkowanej, malowanej natryskowo blachy, a opcjonalnie dostępne są wersje ze stali nierdzewnej i stopu aluminium i magnezu. Charakteryzuje się następującymi cechami: odporność na korozję, trwałość i piękny wygląd, może dostosować się do różnych środowisk użytkowania, nie tylko przedłuża żywotność sprzętu, ale także zachowuje piękny wygląd.
5.Wygodna i niezawodna instalacja:Produkt przeszedł badanie szczelności i oczyszczanie systemu odprowadzania ścieków, który zapewnia szczelność i czystość urządzeń podczas eksploatacji, zmniejsza prawdopodobieństwo awarii i poprawia bezpieczeństwo oraz niezawodność sprzętuCała konstrukcja została zaprojektowana w rozsądny sposób, a montaż nie jest ograniczony przestrzenią. Wymaga jedynie niewielkiej przestrzeni do montażu i zazwyczaj jest montowany w całości. Oprócz atrakcyjnego wyglądu, system pozwala uniknąć uszkodzeń spowodowanych kolizją i zapewnia dobrą ochronę po montażu.
Jakie środki ostrożności należy zachować podczas codziennego stosowania?
1.Przygotowanie przedoperacyjne
Operatorzy powinni najpierw zapoznać się z instrukcja techniczna i instrukcja obsługi sprzętustarannie, aby mieć jasne zrozumienie podstawowych informacji, takich jak ciśnienie znamionowe i proces wymiany ciepła, aby uniknąć nieprawidłowego działania. W międzyczasie sprawdź kluczowe komponenty: sprawdź, czy śruby kołnierzowesą luźne i jeśli uszczelkimieć pęknięcia lub odkształcenia, które zapobiegają wyciekowi medium; skraplaczdopókimusi być wolny od zatorów pyłowych. W przypadku zatorów należy użyć sprężonego powietrza o ciśnieniu 0,4 - 0,6 MPaaby je przedmuchać i wyczyścić. Ponadto obszar, w którym znajduje się sprzęt, powinien być dobrze wentylowanyi wolny od otwartego ognia i nagromadzonej wodyOperatorzy muszą nosić ubrania robocze, kaski ochronne, okulary ochronne i odpowiednie rękawice.
2.Monitorowanie podczas pracy
Śledź uważnie podstawowe parametry w czasie rzeczywistym: ciśnienie skraplaniatypu chłodzonego wodą nie może przekraczać 1,5 MPa, ten różnica temperatur między wlotem a wylotem wody chłodzącejbędzie kontrolowany w ramach 2 - 4℃, ten temperatura skraplaniabędzie3 - 5℃ wyższa niż temperatura wylotowa wody chłodząceji prąd roboczy silnikapowinien mieścić się w zakresie znamionowym. Zwróć uwagę na stan urządzenia. Normalnie urządzenie powinno wydawać stabilny dźwięk pracy bez ostry, nietypowy hałas lub wibracje o wysokiej częstotliwości. Jeśli zostaną znalezione jakiekolwiek nieprawidłowości, natychmiast zatrzymaj sprzęt w celu rozwiązania problemu. Układ chłodzenia należy regularnie konserwować. W przypadku układu chłodzenia wodnego należy sprawdzićstopień otwarcia zaworu wlotowego wody i filtra; w przypadku układu chłodzonego powietrzem, należy raz w tygodniu przedmuchać i wyczyścić żebra sprężonym powietrzem. Zabrania się eksploatacji urządzenia w warunkach nadmiernej temperatury, nadmiernego ciśnienia lub gwałtownego uderzania w nie..
3.Wyłączanie i konserwacja
Wyłączając urządzenie, należy najpierw wyłączyć kompresori zachowaj pompa wody chłodzącejbieganie dla ponad 3 minuty. Jeżeli sprzęt jest wyłączony z eksploatacji przez dłuższy czas w okresie zimowym, spuścić całą wodę z układuaby zapobiec zamarzaniu i pękaniu. Na koniec zamknij zawory, wyczyść obszar i prowadzić ewidencję. Podczas codziennej konserwacji, w celu regularnego czyszczenia, należy płukać urządzenie w odwrotnym kierunku. czysta wodalub wyczyść go środki chemiczne niekorozyjne; do dogłębnego czyszczenia, szczotki metalowe są zabronione. Sprawdź wyciek (w przypadku układu fluorowego sprawdź, czy nie ma plam oleju), wentylatory i obwody co miesiąc; sprawdźśruby co kwartał. Jeśli uszczelkisą w podeszłym wieku,wymienić je na czas.
(Uwaga: Tłumaczenie opiera się na opisie funkcjonalnym ogólnych agregatów skraplających oraz nawykach profesjonalnego wyrażania się w branży urządzeń mechanicznych. Jeśli występują specjalne definicje techniczne lub terminy specyficzne dla markiw przypadku agregatu skraplającego serii FNH firmy Shaanxi Yuansheng Hetong zaleca się dalsze potwierdzenie oficjalna dokumentacja techniczna przedsiębiorstwadla uzyskania większej spójności.）
