Instrukcja obsługi chłodnic powietrza odmrażających gorącym fluorem (parowników)

W przeciwieństwie do dwóch poprzednich metod rozmrażania —rozmrażanie wodyI rozmrażanie elektryczne—Odmrażanie gorącym fluorem chłodnice powietrza (parowniki)są rodzajem chłodnica powietrza (Wyparka)który wykorzystuje technologię rozmrażania gorącym płynem roboczym. Roztapiają one warstwę szronu na powierzchni wyparkawykorzystując przegrzany czynnik chłodniczy o wysokiej temperaturze odprowadzany z kompresorTechnologia ta tymczasowo przekształca parownik w skraplacz, wykorzystując ciepło uwalniane podczas skraplania gorącego czynnika roboczego do stopienia warstwy szronu. Jednocześnie czynnik chłodniczy i olej smarowy zgromadzone wcześniej w parowniku są odprowadzane do zbiornika zbiorczego odszraniania lub zbiornika obiegowego niskiego ciśnienia pod ciśnieniem gorącego czynnika lub wyłącznie grawitacyjnie. umożliwiając efektywne odzyskiwanie i ponowne wykorzystanie.

Podstawowa struktura i zasada działania

• Na podstawie oryginału chłodnica powietrza (parownik), Odmrażanie gorącym fluoremchłodnica powietrza (parownik)jest wyposażony w dodatkowy Odmrażanie gorącym fluorem System ten składa się głównie z takich komponentów jak: kompresor, separator oleju, elektrozawór odmrażania i cylinder odprowadzający ciecz odmrażającą.
• Zasada działania: Gorąca para freonu uwalniana z Kompresorsłuży do podgrzewania i rozmrażania chłodnica powietrza (parownik)Rozmrożony freon trafia do zbiornika spustowego, który jest następnie poddawany działaniu ciśnienia. To ciśnienie pozwala na doprowadzenie freonu ze zbiornika spustowego do rurociągu doprowadzającego ciecz w celu schłodzenia. Podczas rozmrażania kierunek przepływu odprowadzanej cieczy jest zgodny z kierunkiem przepływu w cyklu chłodzenia. (Jak pokazano na rysunku: )

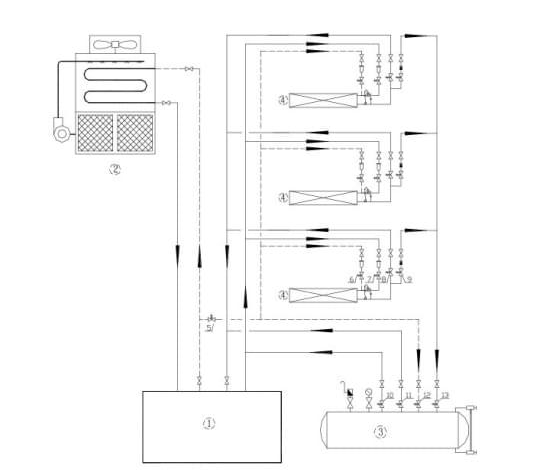

1. Sprężarka 2. Skraplacz 3. Beczka odprowadzająca ciecz 4. Parownik 5. Główny zawór elektromagnetyczny odszraniania 6. Zawór elektromagnetyczny odszraniania 7. Zawór elektromagnetyczny dopływu cieczy 8. Zawór elektromagnetyczny powietrza powrotnego 9. Zawór elektromagnetyczny powrotu cieczy 10. Zawór elektromagnetyczny odprowadzający ciecz 11. Zawór elektromagnetyczny redukcji ciśnienia 12. Zawór elektromagnetyczny ciśnieniowy 13. Zawór elektromagnetyczny spustu cieczy

Rodzaje odmrażania gorącym fluorem YSHTChłodnice powietrza (parowniki)i ich zastosowania w chłodniach

1. Seria HT-RD: Nadaje się do przechowywania w warunkach chłodniczych w temperaturze około -18°C, jest powszechnie stosowany w takich scenariuszach jak chłodnictwo żywności(np. krótkotrwałe przechowywanie mięsa, owoców i warzyw) oraz przechowywanie w chłodni produktów farmaceutycznych. zapewnia, że ​​przechowywane przedmioty zachowują swoją jakość w odpowiednim środowisku o niskiej temperaturze.
2. Seria HT-RJ: Stosowany do szybkiego mrożenia w temperaturze -25°C, jest stosowany głównie w przetwarzanie szybkiego mrożenia żywności(np. mrożone pierogi, mrożone mięso) i konserwacja próbek biologicznych w niskiej temperaturze. szybko obniża temperaturę przedmiotów, aby zamknąć składniki odżywcze lub zapewnić aktywność próbek.
3. Seria HT-RL: Przeznaczony do przechowywania w niskich temperaturach, w temperaturze około 0°C.Jest szeroko stosowany do przechowywania świeżych owoców i warzyw, świeżych kwiatów oraz krótkotrwałego przechowywania produktów mlecznych. Jednocześnie zachowuje świeżość produktów. zapobiega uszkodzeniom spowodowanym niskimi temperaturami.

1. Zalety Odmrażanie gorącym fluoremSystem w porównaniu z Rozmrażanie wodyI Rozmrażanie elektryczne

Główne zalety

1. Wysoka wydajność rozmrażania: Odmrażanie gorącym fluorembezpośrednio wykorzystuje czynnik chłodniczy o wysokiej temperaturze z samego układu chłodniczego, np. kompresor Przenoszenie ciepła odbywa się bezpośrednio, bez strat pośrednich, co pozwala warstwie szronu szybko topnieć od wewnątrz. Zazwyczaj Odmrażanie gorącym fluoremmożna ukończyć w ciągu 10–30 minut, podczas gdy rozmrażanie elektrycznedla grubej warstwy szronu trwa to 40-90 minut i rozmrażanie wodyw przypadku grubej warstwy szronu potrzeba 30–60 minut.
2. Niskie zużycie energii i koszty:Źródło ciepła dla Odmrażanie gorącym fluorempochodzi z ciepła odpadowego samego układu chłodniczego. Temperatura wylotowa kompresorzwykle osiąga 70-120°C, a ciepło to w przeciwnym razie byłoby marnowane poprzez rozpraszanie ciepła przez skraplacz. Odmrażanie gorącym fluoremnie wymaga prawie żadnego dodatkowego zużycia energii, a jedynie niewielką ilość energii elektrycznej do napędzania przełączania zaworów. Koszty eksploatacji stanowią zaledwie 1/5 do 1/3 kosztów rozmrażania elektrycznego.
3. Dobra ochrona sprzętu:Podczas Odmrażanie gorącym fluoremW tym procesie temperatura powierzchni parownika jest jednolita, około 5-15°C, bez lokalnych skoków temperatury. Zapobiega to pęknięciom ciśnieniowym miedzianych rur parownika spowodowanym nagłymi zmianami temperatury i blokowaniu się lodu spowodowanemu nierównomiernym topnieniem warstwy szronu. wydłużając tym samym żywotność sprzętuW przeciwieństwie do tego, rozmrażanie elektrycznemoże powodować lokalne suche spalenie, prowadzące do przepalenia się rury grzewczej lub lokalnego przegrzania i odkształcenia wyparka. Dla rozmrażanie wodyJeśli źródło wody zawiera zanieczyszczenia, łatwo jest zablokować szczeliny między żebrami, a w środowiskach o niskiej temperaturze nieodprowadzona woda może łatwo zamarznąć i spowodować pęknięcie rur.
4. Wysoki współczynnik bezpieczeństwa: Podczas rozmrażanie elektrycznePrzewód grzejny może osiągnąć temperaturę kilkuset stopni Celsjusza po długotrwałym podaniu napięcia. Uszkodzenie elementów sterujących temperaturą lub czasem spowoduje ciągłe nagrzewanie, co z dużym prawdopodobieństwem może spowodować pożar. Odmrażanie gorącym fluoremjest regulowana na podstawie temperatury kondensacji, która zazwyczaj wynosi kilkadziesiąt stopni Celsjusza, znacznie poniżej temperatury zapłonu, zasadniczo eliminując możliwość powstania pożaru.
5. Silna zdolność adaptacji do środowiska: Odmrażanie gorącym fluoremnadaje się do środowisk o niskiej i bardzo niskiej temperaturze, takich jak szybkie mrożenie w temperaturach poniżej -40°C. Gaz chłodniczy o wysokiej temperaturze może stabilnie uwalniają ciepło w warunkach niskich temperatur bez ryzyka zamarzaniaCo więcej, nie wymaga zewnętrznego źródła wody i może stabilnie pracować w obszarach z niedoborem wody lub w lodowatych warunkach. W przeciwieństwie do tego, rozmrażanie wodynie nadaje się do stosowania w środowiskach o temperaturze poniżej -19°C i wymaga stałego zaopatrzenia w wodę, dlatego jego zastosowanie jest ograniczone w obszarach suchych i wysokogórskich.
6. Łatwa obsługa i konserwacja: Odmrażanie gorącym fluoremmoże osiągnąć całkowicie automatyczne odszranianie za pomocą zaworów elektromagnetycznych i sterowników, uruchamiane przez grubość warstwy szronu lub czas pracy, bez konieczności ręcznej ingerencji.Jego system jest zazwyczaj prosty w obsłudze, nie wymaga dodatkowego zasilania, zmniejszenie złożoności instalacji i kosztów konserwacji. Nie ma żadnych wrażliwych elementów, takich jak rury grzewcze i pompy wodne, a konserwacja ogranicza się jedynie do regularnej kontroli szczelności zaworów.

Dodatkowa zaleta: Synergia systemowa

Podczas pracy układu chłodniczego z urządzenia odprowadzany jest gaz chłodniczy o wysokiej temperaturze (ciepło odpadowe). kompresornormalnie musiałby być chłodzony przez skraplaczprzed wprowadzeniem do obiegu. Odmrażanie gorącym fluorembezpośrednio poddaje recyklingowi i wykorzystuje to „ciepło odpadowe” do rozmrażania. Nie tylko zmniejsza to obciążenie rozpraszania ciepła skraplacza (pośrednio obniżając zużycie energii przez wentylator skraplacza/pompę wodną), ale także zapewnia „wykorzystanie energii wtórnej”, poprawiając w ten sposób ogólny współczynnik wydajności (COP) układu chłodniczego.To jest zaleta, która rozmrażanie wodyI rozmrażanie elektryczne(oba wymagają „dodatkowego zużycia energii”) nie mogą tego osiągnąć.

2. Środki ostrożności przy stosowaniu gorącego fluoru do odmrażania Chłodnice powietrza (parowniki)

Jako urządzenie, które do rozmrażania wykorzystuje ciepło odpadowe układu chłodniczego, wydajność i bezpieczeństwo Odmrażanie gorącym fluorem chłodnice powietrza (parowniki)Są one w dużym stopniu uzależnione od „współpracy systemowej” i „regularnej konserwacji”. Poniższe środki ostrożności obejmują uruchomienie systemu, monitorowanie pracy, konserwację, zabezpieczenia i inne aspekty:

Początkowe uruchomienie i uruchomienie systemu: Zapewnienie „wspólnej adaptacji” w celu uniknięcia początkowych awarii

1. Potwierdź możliwość adaptacji rur i zaworów

Rdzeń Odmrażanie gorącym fluoremjest wlotem gazu chłodniczego o wysokiej temperaturze (wylot sprężarki) do chłodnica powietrza (parownik)Najpierw należy sprawdzić szczelność połączeń rur czynnika chłodniczego (takich jak kołnierze i punkty spawania), aby zapobiec wyciekowi gazu pod wysokim ciśnieniem. Jednocześnie należy upewnić się, że modele zaworów elektromagnetycznych i zaworów zwrotnych w obwodzie odszraniania są kompatybilne z systemem (np. ich opór ciśnieniowy musi odpowiadać ciśnieniu wylotowemu sprężarki, zazwyczaj ≥2,5 MPa), aby zapobiec niemożności włączenia lub wyłączenia obwodu odszraniania z powodu zacięcia zaworu.

2. Ustaw rozsądne parametry odszraniania

Na podstawie scenariusza zastosowania chłodnica powietrza (parownik)(takich jak temperatura w chłodni i szybkość formowania się warstwy szronu), ustaw warunki wyzwalania odszraniania i czas trwania operacji za pomocą sterownika.

• Warunki wyzwalającePriorytet ma wyzwalanie na podstawie „sygnału czujnika grubości warstwy szronu” (bardziej precyzyjne). W przypadku braku czujnika, wyzwalanie może być realizowane na podstawie „czasu pracy” (np. raz na 4-8 godzin, co można odpowiednio wydłużyć w przypadku chłodni niskotemperaturowych).
• Czas działania: Czas pojedynczego rozmrażania powinien mieścić się w granicach 10–30 minut (w zależności od grubości warstwy szronu). Unikaj zbyt długiego czasu rozmrażania, który mógłby spowodować wzrost temperatury chłodnica powietrza (parownik)być zbyt wysoka (powyżej 20°C) i zamiast tego zwiększyć obciążenie chłodnicze. Należy również unikać zbyt krótkiego czasu rozmrażania, co może skutkować niepełnym rozmrożeniem i powstawaniem warstw szronu.
• Test bez obciążenia cyklu odszraniania

Przed pierwszym uruchomieniem należy odłączyć obwód chłodniczy urządzenia. chłodnica powietrza (parownik)i przetestuj proces odszraniania niezależnie: Po uruchomieniu sprężarki sprawdź, czy zawór elektromagnetyczny otwiera się na czas, czy gaz o wysokiej temperaturze normalnie przedostaje się do parownika i czy może on automatycznie przełączyć się z powrotem do obiegu chłodniczego po odszranianiu. Upewnij się, że przełącznik „odszranianie-chłodzenie” działa płynnie, aby uniknąć wzrostu ciśnienia w sprężarce lub cofnięcia się cieczy.

Codzienny monitoring operacyjny: koncentracja na „nietypowych warunkach” i wczesna interwencja

Monitorowanie kluczowych wskaźników w czasie rzeczywistym podczas rozmrażania

Podczas pracy należy obserwować podstawowe parametry za pomocą panelu sterowania lub kontrolera. W przypadku stwierdzenia nieprawidłowości należy natychmiast wyłączyć sprzęt w celu przeprowadzenia kontroli.

Unikaj „nieprawidłowego rozmrażania” lub „nadmiernego rozmrażania”

• Nie wolno stosować przymusowego rozmrażania, gdy „nie ma szronu lub jest cienka warstwa szronu”. W takim przypadku gaz o wysokiej temperaturze będzie jedynie podgrzewał parownik, co nie tylko marnuje energię, ale również może spowodować nienormalny wzrost temperatury w chłodni, co wpłynie na jakość przechowywanych towarów.
• Jeżeli temperatura na wylocie powietrza z chłodnicy powietrza (parownika) po odszranianiu jest nadal niższa od normalnej temperatury chłodzenia (np. temperatura na wylocie powietrza z chłodni niskotemperaturowej jest niższa niż -25°C przy zmniejszonym przepływie powietrza), należy sprawdzić, czy nie występuje „wtórne zamarzanie” (np. woda z odszraniania nie została odprowadzona na czas i ponownie zamarzła na powierzchni parownika) i należy regularnie czyścić otwór odpływowy.

3.Regularna konserwacja: wydłuż żywotność sprzętu i zapobiegaj gromadzeniu się kamienia/zatykaniu

1. Czyszczenie układu odszraniania: zapobieganie zatykaniu się zanieczyszczeniami
2. Konserwacja zaworów i czujników: Zapewnij dokładne sygnały
3. Kontrola systemu odwadniającego: zapobieganie zamarzaniu wody rozmrożonej

4.Ochrona bezpieczeństwa: unikaj zagrożeń związanych z wysokim ciśnieniem i wysoką temperaturą

• Ochrona rur wysokociśnieniowych

Rury chłodnicze w Odmrażanie gorącym fluoremObwód to rury wysokociśnieniowe (o ciśnieniu do 1,5-2,0 MPa). Należy unikać kolizji i wypychania. Zewnętrzną powierzchnię rur należy owinąć warstwami izolacji termicznej, aby zapobiec oparzeniom personelu w wyniku dotknięcia rur wysokotemperaturowych (temperatura na wylocie może sięgać 70-120°C).

• Bezpieczeństwo elektryczne

Elementy elektryczne systemu odszraniania (zawory elektromagnetyczne, regulatory i kable grzejne) muszą spełniać normy przeciwwybuchowości i odporności na wilgoć (szczególnie w przypadku chłodni o wysokiej wilgotności). Zabrania się otwierania drzwiczek dostępowych.chłodnica powietrza (parownik) podczas operacji odszraniania. Jeśli wymagana jest konserwacja na żywo,kompresorNajpierw należy odłączyć zasilanie, a następnie uwolnić ciśnienie w obwodzie odszraniania (powoli uwalniając ciśnienie przez zawór bezpieczeństwa), aby zapobiec obrażeniom spowodowanym wtryskiem gazu pod wysokim ciśnieniem.

• Plan awaryjnego wyłączenia

W przypadku sytuacji awaryjnych, takich jak: "wyciek z rury(wykrywanie zapachu czynnika chłodniczego), nieprawidłowe kompresorJeśli podczas pracy wystąpi hałas lub nagły wzrost temperatury odszraniania, należy natychmiast nacisnąć główny przycisk wyłączający, aby wyłączyć urządzenie. kompresororaz zawory w obwodzie odszraniania. Po spadku ciśnienia w układzie do ciśnienia atmosferycznego można przeprowadzić diagnostykę. Demontaż rur pod wysokim ciśnieniem jest zabroniony.
